| 种类：转接头 | 品牌：希玛电力 | 型号：4X16 |
| 应用范围：电缆 | 接口类型：1394 | 加工定制：是 |
| 制作工艺：注塑 | 工作频率：高频 | 形状：圆形 |
| 接触件材质：铜材料 | 支持卡数：三合一 | 特性：阻火/阻燃 |
| 线长(mm)：/ | 绝缘体材质：/ | 芯数：/ |
| 读卡类型：CF II | 针数：/ |
铜芯铜护套氧化镁绝缘电缆，厂家国外叫MI电缆，国内简称矿物质电缆或防火电缆。它是采用高导电率的铜作导体，无机物氧化镁作绝缘，无缝铜管作护套（见电缆结构图），经特殊工艺制作而成的现代建筑布线电缆和特殊行业（冶金、化工、石油等）用电缆。由于其用材和结构的特殊性，决定了该产品具有有机电缆（塑料电缆）所无法比拟的电气性能、机械性能、耐环境性能和环保性能。 裸电缆长期使用温度为250℃，在950℃~1000℃时可持续供电3小时（***规定90分钟），短时间或非常时期可接近铜的熔点1083℃工作（氧化镁绝缘熔点为2800℃）。
矿物质电缆中间连接器优点:
由于矿物绝缘电缆生长度受电缆原材料（铜护套有铜管的长度）长度的限制，划放线过程中受不同电气回路电缆配备的影响，使得电缆敷设安装过程中，需采用中间连接器将二根相同规格电缆联在一起，以***满足线路长度的需要。该联接器的二端均由内螺纹无缝管、铜压接管和绝缘热缩收缩套管等配件所组成！
矿物电缆终端头：
电缆在通电使用前，需采用一种***性的终端头将电缆与电气设备相接。终端有二种作用：一是使用电缆绝缘材料（氧气镁）与外界隔离起密封用途，二是将电缆连接到开关柜划是用电设备上起固定作用。因而终端头由二部构成：
密封部分：一般由黄罐（或热收缩管）、罐盖、密封材料和导体的绝缘套管所组成！
压盖部分：一般由压盖本体、压缩环和压缩母所成

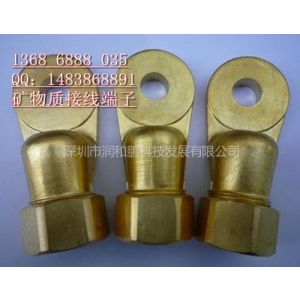

矿物质电缆接线端子（鼻子）
电缆在安装过程中用于连接导体和控制柜接线柱或电源。它由压装螺母、压装斜快、端子本体构成！
矿物电缆接线端子（鼻子）有二种：
一、 压装型接线端子适应于35mm2以上电缆的连接：
二、 压装型接线端子适应于4-25mm2以上电缆的连接：
矿物绝缘电缆分支箱（盒）
分支箱（盒）主要适用于多芯小截面电缆控线路中实施‘放射’状布线。其不但可以将相同规格的电缆进行连接，而且不同规格，不同类型的电缆可以通过分支盒进行转接。解决了矿物绝缘电缆在任何地方，任何场所的分支问题，同时也解决了一般耐火塑料电缆分支处的阻燃耐火特殊。
矿物质绝缘电缆安装施工方法：
1. 将电缆按所需长度先用管子割刀在上面割一道痕线（铜护套线不能割断），再用斜口钳将护套铜皮夹在钳口之间按顺时针方向扭转，以一步步地夹住户套铜皮的边并以小角度进行转动割离，直至割痕处！
2. 用清洁的干布***清除外露导线上的氧化镁绝缘料，然后将束头套在电缆上，并将黄铜封杯垂直拧在电缆护套铜皮上，开始时应用手束拧，并用束头在封杯上滑动来检查杯的垂直度。确真垂直后再用管丝钳夹住封杯的滚花座继续进行安装，直至虎护皮一端低于封杯内局部螺纹处！
3. 从约距电缆趟开端600mm处用喷灯火焰加热电缆，并将火焰不断地移向电缆敞开端，以便将水分排除干净，切记只可向电缆敞开端移动火焰，否则将会把水分驱向电缆内部！
4. 用欧姆表分测量一下芯与芯、芯与护套之间的绝缘电阻，若测量结果达到要求，测可以在封口杯内注入封口膏。注意封口膏应从一侧逐渐加入，不能太快，以便将空气排尽。等封口膏加满，在压上杯盖，接着用热缩套管把线芯套上，***用欧姆表再测量一下绝缘电阻，如果绝缘偏低，则重新再做一次！
